破解工业确定性难题 中国移动5G虚拟化工业控制网关的架构创新与实践

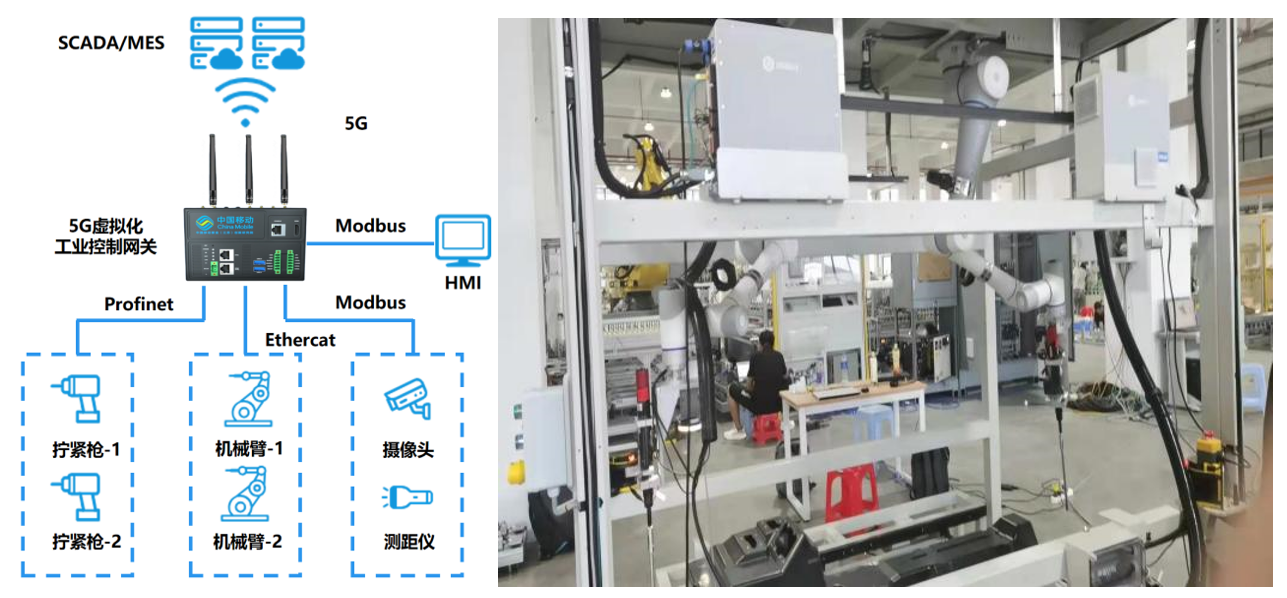

在工业4.0与智能制造深入推进的背景下，传统有线工业控制系统面临部署成本高、柔性不足、产线调整困难等挑战。5G以其大带宽、低时延、广连接的特性为全无线工业控制提供了可能，但无线信道固有的随机性与工业控制对确定性的严苛要求之间存在本质矛盾。针对这一核心瓶颈，中国移动推出5G虚拟化工业控制网关，作为边缘计算标准件计划的关键组件，旨在构建全无线确定性工业控制系统。本文从技术架构、确定性机制、虚拟化实现及典型应用等维度，对该网关进行深入分析。\n\n一、总体定位与系统架构\n该网关部署于工厂边缘侧，位于5G终端与工业现场设备/控制系统之间，承担协议适配、流量整形、时钟同步、安全隔离与边缘智能计算等功能。其硬件平台基于通用服务器与可编程网络加速卡，软件栈采用虚拟化架构，将控制功能、协议栈与网络功能链化，通过容器或虚拟机实例动态编排。系统架构可划分为：5G接入层（集成5G模组或作为5G LAN的UE）、确定性传输层（时间敏感网络TSN旁路、双发选收容错）、工业协议适配层（PROFINET/PROFIBUS/Modbus等二进制解析与转换）、控制执行层（PLC虚拟化、运动控制插补、实时调度引擎）以及边缘计算层（智能分析、预测性维护算法卸载）。其设计遵循边缘计算标准件计划提出的“可解耦、可重构、可分级”原则，支持时钟同步、组播、业务网关加速等标准能力描述。, +
